Bagaimana cara memecahkan masalah umum dalam penukar panas bundel tabung?

Hai! Sebagai pemasok penukar panas bundel tabung, saya telah melihat bagian yang adil dari masalah yang dapat muncul dengan hal -hal ini. Hari ini, saya akan memandu Anda melalui cara memecahkan masalah beberapa masalah umum yang mungkin Anda hadapi dengan penukar panas tabung bundel.

1. Efisiensi Perpindahan Panas Mengurangi

Salah satu masalah yang paling umum adalah penurunan efisiensi perpindahan panas. Anda mungkin memperhatikan bahwa perbedaan suhu antara cairan inlet dan outlet tidak seperti yang seharusnya, atau prosesnya tidak menjadi panas atau dingin seperti yang seharusnya.

Kemungkinan penyebab

• Fouling: Seiring waktu, kotoran, skala, dan endapan lainnya dapat menumpuk di permukaan tabung. Ini bertindak sebagai isolator, mengurangi laju perpindahan panas. Misalnya, di aPenukar panas dan penukar panas stainless steel, Jika air yang mengalir melalui tabung memiliki kandungan mineral yang tinggi, skala dapat terbentuk dengan cepat.
• Penyumbatan tabung: Produk puing atau korosi dapat memblokir tabung, membatasi aliran cairan. Ini tidak hanya mengurangi jumlah cairan yang dapat mentransfer panas tetapi juga mengganggu pola aliran, lebih lanjut mengurangi efisiensi.
• Laju aliran yang salah: Jika laju aliran cairan panas atau dingin terlalu rendah atau terlalu tinggi, itu dapat mempengaruhi perpindahan panas. Laju aliran yang rendah mungkin tidak membawa energi panas yang cukup, sedangkan laju aliran yang tinggi dapat menyebabkan cairan melewati penukar terlalu cepat, tidak memberikan waktu yang cukup untuk perpindahan panas.

Langkah Pemecahan Masalah

• Periksa pengotoran: Anda dapat memeriksa tabung secara visual jika memungkinkan. Cari tanda -tanda skala, kotoran, atau deposito lainnya. Jika Anda tidak dapat melihat di dalam tabung, Anda dapat mengukur penurunan tekanan melintasi penukar. Peningkatan penurunan tekanan dapat menunjukkan fouling.
• Bersihkan tabungnya: Untuk pengotoran ringan, Anda dapat mencoba pembersihan bahan kimia. Gunakan solusi pembersihan yang sesuai yang tidak akan merusak tabung. Untuk fouling yang lebih parah, metode pembersihan mekanis seperti menyikat atau pengaliran air bertekanan tinggi mungkin diperlukan.
• Periksa penyumbatan: Jika Anda mencurigai penyumbatan tabung, Anda dapat mencoba menyiram penukar dengan aliran cairan bersih yang tinggi. Jika itu tidak berhasil, Anda mungkin perlu membongkar penukar dan secara fisik menghapus penyumbatan.
• Sesuaikan laju aliran: Gunakan meter aliran untuk mengukur laju aliran aktual cairan. Bandingkan dengan spesifikasi desain dan buat penyesuaian sesuai kebutuhan. Anda dapat menyesuaikan laju aliran dengan mengubah kecepatan pompa atau menyesuaikan katup.

2. Kebocoran

Kebocoran adalah sakit kepala lain yang dapat terjadi pada penukar panas bundel tabung. Anda mungkin melihat cairan menetes dari penukar atau perubahan tingkat cairan dalam sistem yang terhubung.

Kemungkinan penyebab

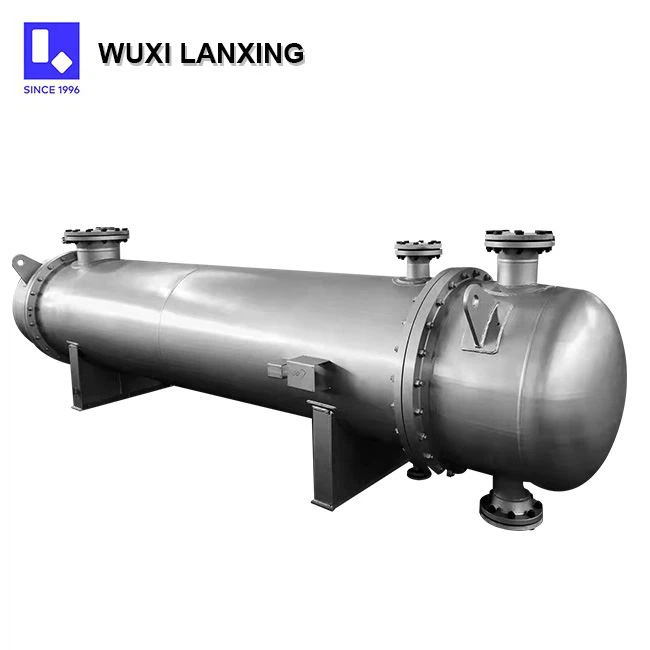

• Kerusakan tabung: Korosi, erosi, atau tegangan mekanis dapat menyebabkan lubang atau retakan di tabung. Misalnya, di aPenukar panas tipe shell dan tubeDigunakan dalam lingkungan kimia yang keras, tabung dapat berkikat dari waktu ke waktu.
• Kegagalan paking: Gasket yang menyegel bagian -bagian penukar yang berbeda bisa aus, rusak, atau tidak dipasang dengan benar. Ini dapat menyebabkan kebocoran pada sendi.
• Kerusakan shell: Cangkang penukar juga bisa rusak, terutama jika terpapar kekuatan eksternal atau korosi.

Langkah Pemecahan Masalah

• Identifikasi lokasi bocor: Cari tanda -tanda kebocoran cairan, seperti bintik -bintik basah atau noda. Anda juga dapat menggunakan pengujian tekanan untuk menentukan sumber kebocoran. Tekan penukar dengan udara atau cairan uji dan cari penurunan tekanan atau kebocoran yang terlihat.
• Perbaiki atau ganti tabung: Jika tabung rusak, Anda dapat mencoba memperbaikinya dengan menambal atau lengan jika memungkinkan. Dalam kebanyakan kasus, lebih baik mengganti tabung yang rusak.
• Ganti gasket: Jika kebocoran karena kegagalan paking, lepaskan gasket lama dan pasang yang baru. Pastikan untuk mengikuti prosedur pemasangan yang tepat, termasuk membersihkan permukaan kawin dan menggunakan torsi yang benar saat mengencangkan baut.
• Perbaiki shell: Untuk kerusakan cangkang kecil, Anda dapat menambalnya. Untuk kerusakan yang lebih parah, Anda mungkin perlu mengganti shell.

3. Getaran dan kebisingan

Getaran dan kebisingan yang berlebihan bisa menjengkelkan dan juga tanda masalah mendasar dalam penukar panas.

Kemungkinan penyebab

• Aliran - getaran yang diinduksi: Aliran fluida kecepatan tinggi - dapat menyebabkan tabung bergetar. Ini lebih mungkin terjadi jika alirannya turbulen atau jika laju aliran dekat dengan frekuensi alami tabung.
• Kelonggaran mekanis: Bagian longgar, seperti baut, mur, atau penyangga tabung, dapat menyebabkan getaran dan kebisingan. Seiring waktu, bagian -bagian ini bisa longgar karena operasi normal atau siklus termal.
• Kavitasi: Kavitasi terjadi ketika tekanan fluida turun di bawah tekanan uapnya, menyebabkan gelembung terbentuk dan runtuh. Ini dapat membuat banyak kebisingan dan juga merusak tabung.

Langkah Pemecahan Masalah

• Mengurangi kecepatan aliran: Jika aliran - getaran yang diinduksi adalah masalahnya, Anda dapat mencoba mengurangi laju aliran. Namun, pastikan untuk tidak menguranginya terlalu banyak karena dapat mempengaruhi efisiensi perpindahan panas.
• Kencangkan bagian yang longgar: Periksa semua baut, mur, dan tabung penyangga dan kencangkan jika perlu. Anda mungkin juga perlu memeriksa penyelarasan penukar untuk memastikan bahwa itu dipasang dengan benar.
• Periksa kavitasi: Cari tanda -tanda kerusakan kavitasi pada tabung, seperti pitting atau erosi. Jika kavitasi terjadi, Anda dapat mencoba meningkatkan tekanan masuk dari cairan atau mengubah kondisi aliran untuk mencegah tekanan turun terlalu rendah.

4. Masalah penurunan tekanan

Penurunan tekanan abnormal melintasi penukar panas dapat menunjukkan masalah dengan aliran cairan.

Kemungkinan penyebab

• Fouling dan penyumbatan: Seperti yang disebutkan sebelumnya, pengotoran dan penyumbatan tabung dapat meningkatkan penurunan tekanan. Deposit atau penyumbatan membatasi aliran fluida, menyebabkan tekanan menumpuk.
• Ukuran pipa yang salah: Jika pipa yang terhubung ke penukar terlalu kecil, itu dapat menyebabkan penurunan tekanan tinggi. Ini sangat penting dalam aPenukar panas shell dan tabung yang digunakan untuk pendinginan oli, di mana viskositas minyak juga dapat mempengaruhi penurunan tekanan.
• Masalah katup: Katup yang tidak berfungsi, seperti katup yang sebagian ditutup atau memiliki kursi yang rusak, dapat menyebabkan peningkatan penurunan tekanan.

Langkah Pemecahan Masalah

• Bersihkan atau Buka Blok Penukar: Ikuti langkah -langkah yang disebutkan sebelumnya karena berurusan dengan pengotoran dan penyumbatan.
• Periksa ukuran pipa: Bandingkan ukuran pipa yang sebenarnya dengan spesifikasi desain. Jika pipa terlalu kecil, Anda mungkin perlu menggantinya dengan yang lebih besar.
• Periksa dan perbaikan katup: Periksa katup untuk operasi yang tepat. Ganti katup yang rusak atau perbaiki kursi katup jika perlu.

Jika Anda menghadapi salah satu dari masalah ini dengan penukar panas bundel tabung Anda atau jika Anda berada di pasar untuk yang baru, jangan ragu untuk menjangkau. Kami di sini untuk membantu Anda menemukan solusi terbaik dan memberikan penukar panas berkualitas tinggi yang memenuhi kebutuhan Anda. Mari kita mengobrol dan lihat bagaimana kita bisa bekerja sama untuk menyelesaikan tantangan perpindahan panas Anda.

Referensi

• Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, AS (2007). Dasar -dasar pemindahan panas dan massa. Wiley.
• Green, DW, & Perry, RH (2007). Buku Pegangan Insinyur Kimia Perry. McGraw - Hill.
