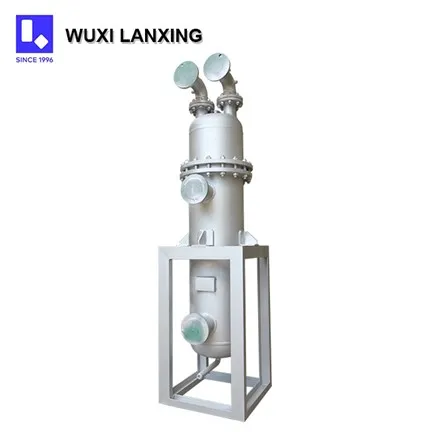

Penukar Panas Tabung U

Perkenalan

Penukar Panas U Tube adalah salah satu produk-yang paling laris di perusahaan kami. Kami memiliki peralatan dan manajemen modern untuk memastikan kualitas produk. Kami memiliki kemampuan untuk menghasilkan produk yang memenuhi standar ASME, PED, CE, JIS, IBR, MOM, DOSH, GB dan lainnya. containerU-penukar panas tabung paling sering digunakan sebagai pembangkit uap di pembangkit listrik tenaga nuklir. Mereka digunakan untuk merebus air daur ulang dari kondensor permukaan menjadi uap untuk menggerakkan turbin guna menghasilkan tenaga. Kebanyakan penukar panas shell and tube memiliki desain 1, 2, atau 4 lintasan pada sisi tabung. Ini mengacu pada berapa kali cairan dalam tabung melewati cairan dalam cangkang. Dalam penukar panas jalur tunggal, fluida memasuki salah satu ujung setiap tabung dan keluar dari ujung lainnya.

Struktur dan Komponen Utama

1. Cangkang: Wadah berbentuk silinder yang menampung kumpulan tabung dan cairan di sisi cangkang.

2. Bundel tabung U-: Elemen pertukaran panas inti, terdiri dari tabung logam berbentuk U-(baja karbon, baja tahan karat, baja paduan, paduan tembaga, dll.) yang disusun dalam pola teratur.

3. Lembaran Tabung: Sebuah pelat tebal yang digunakan untuk mengamankan kedua ujung semua tabung U-.

4. Kotak Tabung (Penutup Kepala): Dipasang pada lembaran tabung, mendistribusikan dan mengumpulkan cairan-sisi tabung.

5. Pelat Penyekat: Dipasang pada sisi cangkang, menopang bundel tabung, memandu aliran fluida sisi cangkang, dan meningkatkan turbulensi dan perpindahan panas. Jenis yang umum adalah pelat penyekat berbentuk busur-.

6. Pembagi Lintasan (Opsional): Dipasang di dalam kotak tabung, membagi sisi tabung menjadi 2-lintasan, 4 lintasan, dst., untuk meningkatkan kecepatan aliran sisi tabung dan koefisien perpindahan panas.

Fitur Produk

1. Kemampuan Kompensasi Termal yang Sangat Baik: Struktur tabung U-memungkinkan ekspansi dan kontraksi bebas, menangani ekspansi dan kontraksi termal secara efektif, mengurangi tekanan termal, dan menurunkan risiko pecah dan kebocoran tabung. Sangat cocok untuk aplikasi dengan perbedaan suhu yang besar.

2. Perawatan Mudah: Bundel tabung dapat ditarik keluar dari cangkangnya, memudahkan pembersihan, inspeksi, dan pemeliharaan bagian dalam dan luar tabung. Hal ini khususnya menguntungkan untuk aplikasi yang memerlukan perawatan rutin, seperti pada industri kimia dan makanan.

3. Struktur Ringkas: Susunan tabung U-menghasilkan ukuran dan tapak penukar panas yang relatif kecil, memungkinkan perpindahan panas yang efisien dalam ruang terbatas.

4. Ketahanan Terhadap Tekanan Tinggi: Biasanya menggunakan desain struktural yang kokoh, dapat menahan tekanan tinggi, sehingga cocok untuk-aplikasi tekanan tinggi seperti pada industri petrokimia dan tenaga listrik.

Prinsip kerja

Satu fluida mengalir melalui tabung dan keluar dari penukar panas; cairan lainnya bersirkulasi di luar tabung di dalam cangkang silinder. Panas dipindahkan dari satu fluida ke fluida lainnya melalui dinding pipa. Jalur aliran fluida di dalam cangkang silinder diarahkan melalui bejana melalui penyekat, yang mempunyai efek meningkatkan jalur aliran dan waktu kontak untuk pertukaran perpindahan panas fluida.

Area Aplikasi

1. Industri Petrokimia: Tahap-pertukaran panas bertekanan tinggi di unit perengkahan air, pemurnian air, dan reformasi; penukar panas inlet/outlet untuk reaktor.

2. Industri Tenaga:-pemanas dan kondensor air umpan bertekanan tinggi di pembangkit listrik.

3. Pendinginan dan HVAC: Digunakan sebagai evaporator dan kondensor.

4. Industri Farmasi dan Makanan: Aplikasi yang memerlukan standar kebersihan tinggi atau menangani cairan-dengan viskositas tinggi (dapat dicapai melalui sisi cangkang).

5. Industri Lainnya: Setiap proses perpindahan panas yang melibatkan tekanan termal tinggi atau memerlukan desain-tekanan tinggi.
